拖鏈電纜
拖鏈電纜是為防止電纜糾纏磨損和拉脫及掛和散亂，把電纜放入電纜拖鏈中形成保護；下面邁纜就來介紹下拖鏈電纜是什么？拖鏈電纜型號規格及拖鏈電纜國家標準及應用。

一、拖鏈電纜是什么？
纜要隨拖鏈實現來回移動，這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜稱為拖鏈電纜，拖鏈電纜主要適用于頻繁移動彎曲的場合，因?yàn)檩^普通電纜應具有：高柔性、耐油、防淺水耐潮、抗紫外線、耐候性能優異，耐低溫、耐磨、能承受較重的機械外力；電纜比普通柔性電纜更快加速度與更強的耐曲繞性。

二、拖鏈纜型號規格

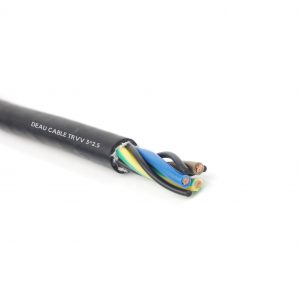

TRVV：銅丁晴聚氯乙烯絕緣、丁晴聚氯乙烯護套拖鏈電纜。

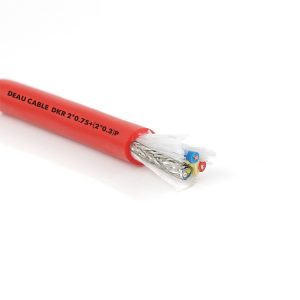

TRVVP：芯丁晴聚氯乙烯絕緣、丁晴聚氯乙烯護套、軟護套鍍錫銅絲網編織屏蔽拖鏈電纜.
TRVVSP：芯丁晴聚氯乙烯絕緣、丁晴聚氯乙烯護套對絞總屏蔽拖鏈電纜。
RVVYP：銅芯丁混合特殊絕緣、丁晴混合特殊護套耐油總屏蔽拖鏈電纜。
導體：多股超細精絞氧銅絲，直徑0.1±0.004毫米。如有特殊需求可根據客戶技術指標，另行選擇其他型號銅絲。
絕緣：特殊混合丁晴聚乙烯材料絕緣。
屏蔽：鍍錫銅絲網編織密度5%以上
護套：混合丁晴聚氯乙烯專耐彎曲、耐油、耐磨、防水護套。
拖鏈電纜種類繁多，芯數從單到60芯不等，單芯面積更是涵蓋類了0.08-60的所有型號。

三、拖鏈電纜國家標用

1、拖鏈纜必須具有較高的柔性、較好耐彎曲程度。還有具有防水、耐寒、耐高溫等特點。
2、拖鏈電纜的敷設必須有序，要做到拖鏈定不能扭曲。這樣就保證了拖鏈電纜在使用時，可以快速鋪設和截取；
3、拖鏈電纜在敷設設計時，拖鏈必須有準確的確的最小彎曲半徑。

移動拖鏈電纜非屏蔽執行標準：GB/T502.5-2008 額定電壓450750V 及以下聚氯乙烯絕緣電纜 第5部分 軟電纜(軟線) 其他類型拖鏈電纜執行該電纜種類的國家標準。
1、拖鏈電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來。用于該場合的電纜只能直接從電纜卷上取得。
2、必須注意電纜的最小彎曲半徑，安裝半徑不小電纜直徑的6倍。
3、電纜必須松散的并排敷設在拖鏈中，盡可能分開排列，用隔片分開或穿入支架空擋的分離空洞中，在拖鏈中電纜間的空隙至少應為電纜直徑的10% 。
4、拖鏈中的電纜不得相互接觸或困在一起。
5、電纜的兩點都必須固定，或至少在拖鏈的運動端必須固定。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。

6、請確保電纜在彎曲半徑內完全移動，即不可強迫移動。這樣電纜彼此間或與導向裝置這間可經相對移動。經過一段時間的操作后，最好檢查一下電纜的位置。該檢查必須在推拉移動后進行。
7、如果拖鏈折斷，則其電纜也需要更換，因?yàn)檫^(guò)度拉伸造成的損壞無法避免。
